施工圖繪製及管理

• 台灣大林組繪製的施工圖會包括建築結構圖、隔間牆圖、設備総合圖等。
• 透過施工圖的繪製,可事前排除現場施工時發生問題所造成的工期遅延以及成本增加，同時進行設計檢討，找出問題點或提出VE提案。

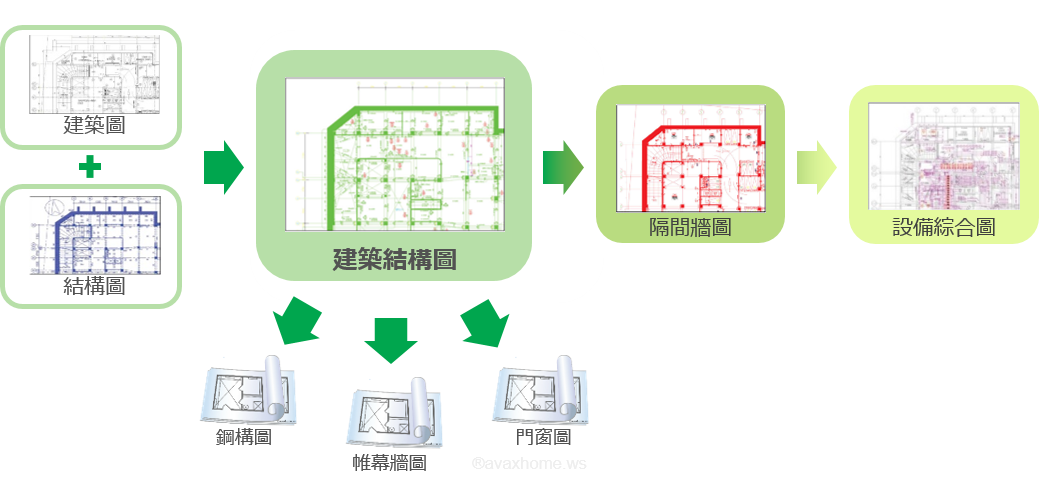

• 將建築師的建築設計圖及結構設計圖整合繪製「建築結構圖」。

施工階段 BIM 應用

BIM（Building Information Modeling）是突破以往二次元建物平面資訊，在電腦上建構包含使用建材、性能等規格資訊的3D模組，使之「視覺化」的工具。

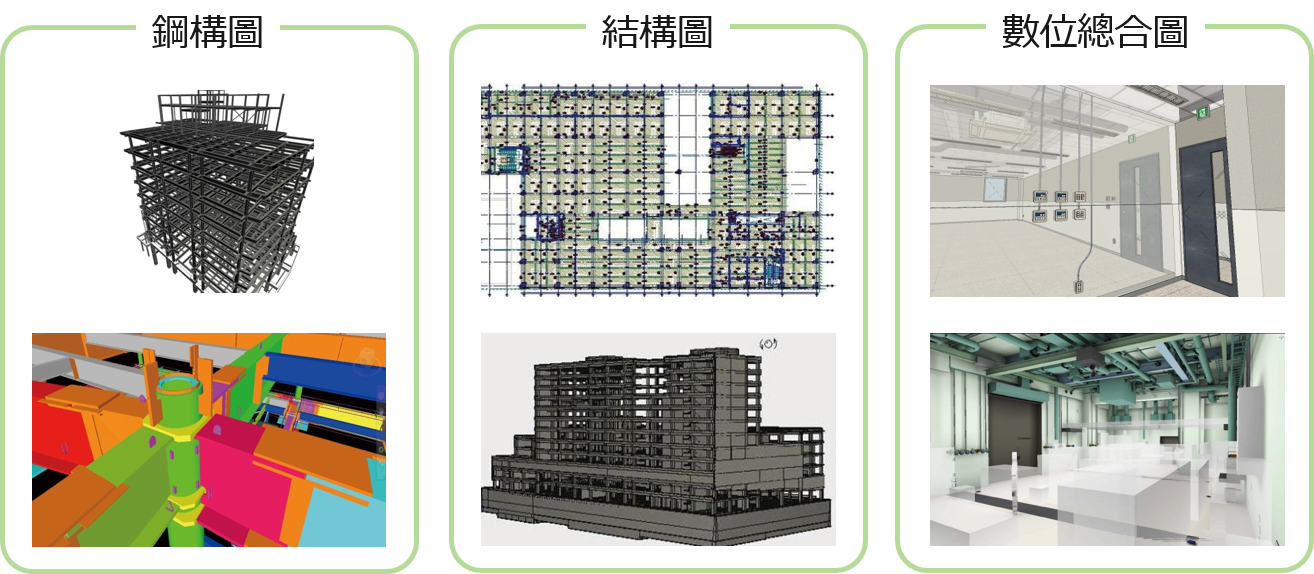

以視覺化方式提升品質管理 活用統整了設計、結構、設備之BIM，於施工前模擬確認衝突點確保整合性，有助於工程順遂,確保高品質。

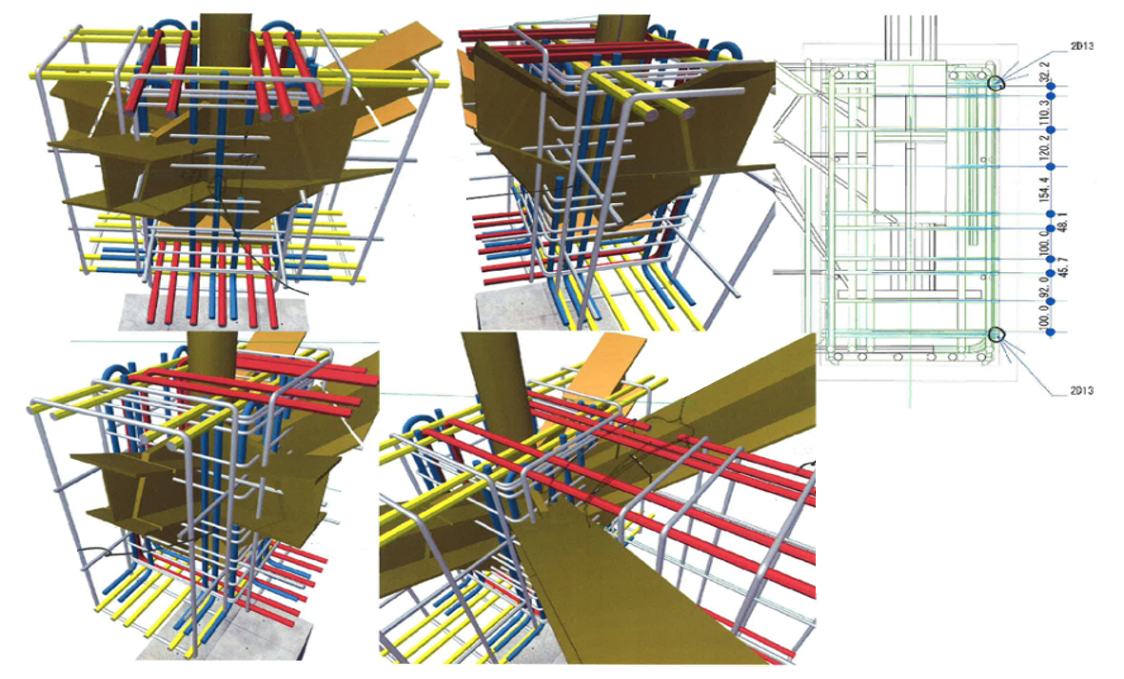

 透過 BIM (Building Information Modeling) 之優勢，有效運用於圖面檢討。

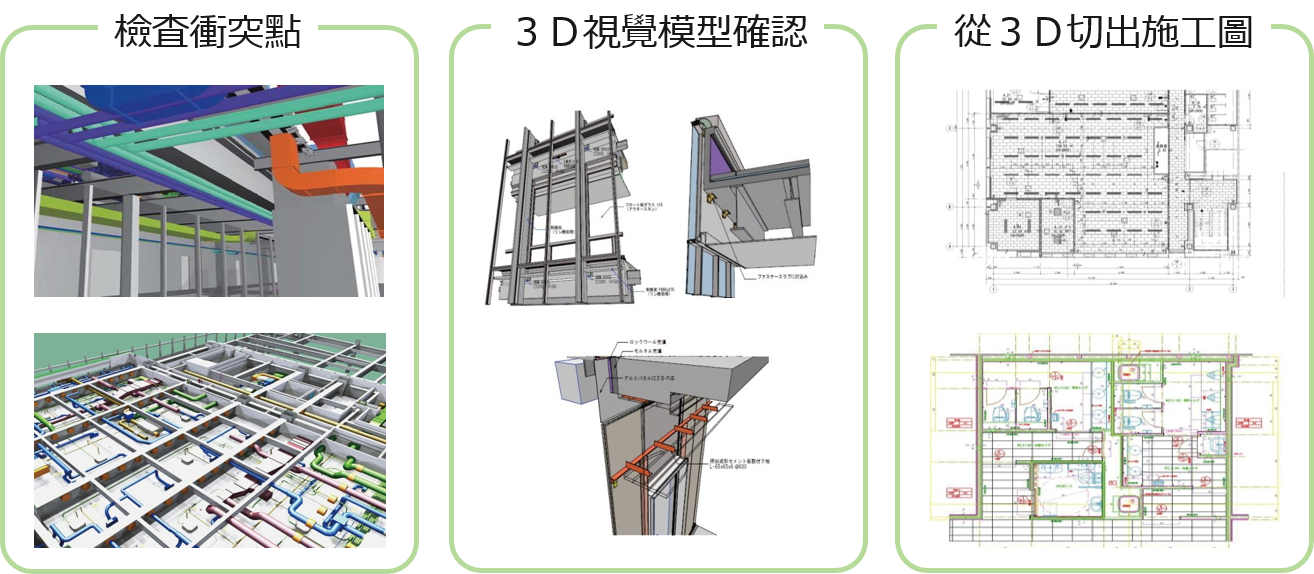

 透過3D模型進行確認，檢視是否衝突。
